閘位計系列
1 功能用途
KS-10型軸連接閘位計適用于江河、湖泊、水庫、船閘、水電站及供、排水工程的閘門開度觀測測量，可以采用同軸聯接、鏈輪聯接、齒輪聯接以及其他直接聯接方式和被測閘門耦合，儀器本身設計有一體化的行程控制開關，可以直接設定行程限位控制點。同時，本系列儀器又可與閘門啟閉機控制裝置、電顯示器聯接組成顯示、控制系統；與計算機系統聯接組成水電站、閘門、水位綜合測量控制系統；與通信機連接，作為水文自動測報系統、水情衛星遙測系統的數字終端設備使用。
本儀器可用于平板閘、弧形閘、螺桿啟閉機、卷揚機上的開度測量及行程限位控制。
2 工作原理

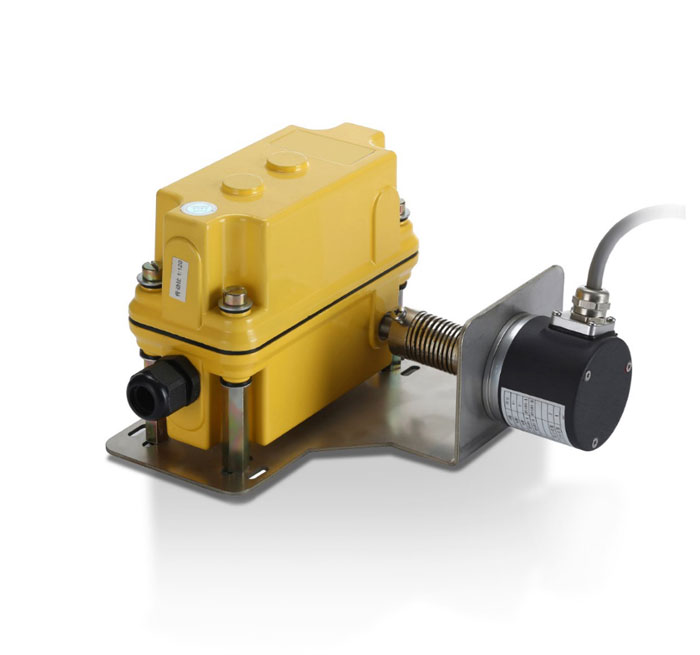

KS-10型軸連接閘位計由機械或光電編碼器、行程開關裝置和相適應的耦合器組成。閘門運動通過耦合器帶動編碼器旋轉，即可輸出與閘位相對應的格雷碼編碼信號和對應的機械行程通斷信號。
KS-10型軸連接閘位計的分辨力為0.5cm或1cm。其工作過程為：當閘門作垂直運動或旋轉運動，與閘門相連的耦合器即作同步運動，耦合器再驅動編碼器的主軸轉動，即可通過編碼器的電插座輸出與轉動位置相對應的閘位編碼電信號（格雷碼）。對于平板閘，輸出信號經硬件或軟件譯碼，用于顯示、觀測；對于弧形或人字形閘門，由電顯示器或計算機對格雷碼進行自動換算或數字處理后輸出。
在編碼器旋轉的同時，一體化行程開關裝置的中軸通過減速器也在同步旋轉，如到達限位狀態，即輸出“通”或“斷”的信號給控制器。
3 技術參數
a. 測量范圍： KS-10-B(機械編碼器)：0～10m；
KS-10-G(光電編碼器)：0～20m；
b. 分辨力：1cm（機械編碼器）； 0.5、0.1cm（光電編碼器）；
c. 輸出碼：機械編碼器：格雷碼10～13bit；
光電編碼器：變位格雷碼13～16bit；
e. 傳輸距離：500米以內；
f. 耦合方式：軸連接耦合、齒輪耦合或鏈輪耦合；
g. 輸出形式：(1) 通斷觸點：3A/220VAC； (2) OC門：30mA/30VDC。
3.1 通信接口（選裝）
(1) RS485接口：MODBUS協議或其它。
(2) 4～20mA模擬量信號輸出。
3.2 使用環境
a 環境溫度： -25℃～85℃；
b 相對濕度： <90%(40℃)；
D 電源電壓：12～24VDC。
3.3 電顯示器（選配）
